Draai- schuifgeleider voor meubelpanelen t/m 2300 mm hoog | tv kast geleiders | Complete set

• Multifunctionele en inzetbare lineaire geleider
•  Inbouwlengte 350 mm t/m 600 mm
• Voor deurdiktes 16 - 20 mm
• Max paneelgewicht 25 kg met synchroonset
• Max Paneelgewicht 5 kg zonder synchroonset

• Per meubelpaneel een set
• Geleiderset van hoogwaardig verzinkt staal
• Geschikt voor meubelpanelen tot 2300 mm hoog
• Voor TV meubelkasten of gelijksoortige toepassingen
•  Synchroongeleiding en synchroonstang beschikbaar

Draai- schuifgeleider voor meubelpanelen

De draai-schuifgeleider voor meubelpanelen is een slim systeem waarmee kastdeuren eerst opendraaien en vervolgens soepel in de kast verdwijnen. Dit maakt het ideaal voor situaties waarin een open deur in de weg kan staan, zoals bij keuken-, garderobe- of tv-meubels. Het compacte ontwerp zorgt voor een strakke, opgeruimde uitstraling en maximale toegankelijkheid tot de kastinhoud. De geleiders zijn eenvoudig te monteren aan de binnenzijde van het meubel en geschikt voor diverse paneelafmetingen. Zo combineert het systeem esthetiek met praktisch gebruiksgemak, waardoor het een populaire keuze is bij maatwerk interieurbouw en hoogwaardige meubelprojecten.

Deze geleider staat bekend om zijn duurzaamheid en soepele werking. De deur draait eerst op een scharnierpunt en schuift vervolgens via stabiele geleiders volledig naar binnen. In combinatie met een synchroonverbinding is het systeem geschikt voor hogere en zwaardere panelen, tot 2300 mm hoog en 25 kg per deur. De precieze geleiding zorgt voor geruisloze bediening en een gelijkmatige beweging, wat de levensduur van het meubel verlengt. Dankzij de degelijke constructie en de doordachte techniek is dit beslag een betrouwbare oplossing voor intensief gebruikte meubeltoepassingen.

Standaard bij dit product krijg u een set voor 1 meubelpaneel geleverd die bestaat uit:

• 2x Geleider
• 4x Bevestigingshoeken

Optioneel kunt u de volgende producten toevoegen:

• Synchroongeleiding set (Zorgt ervoor dat meubelpaneel recht in zijn geleiders blijft staan)
• Synchroonstang
• Clip-Top Meubelscharnieren

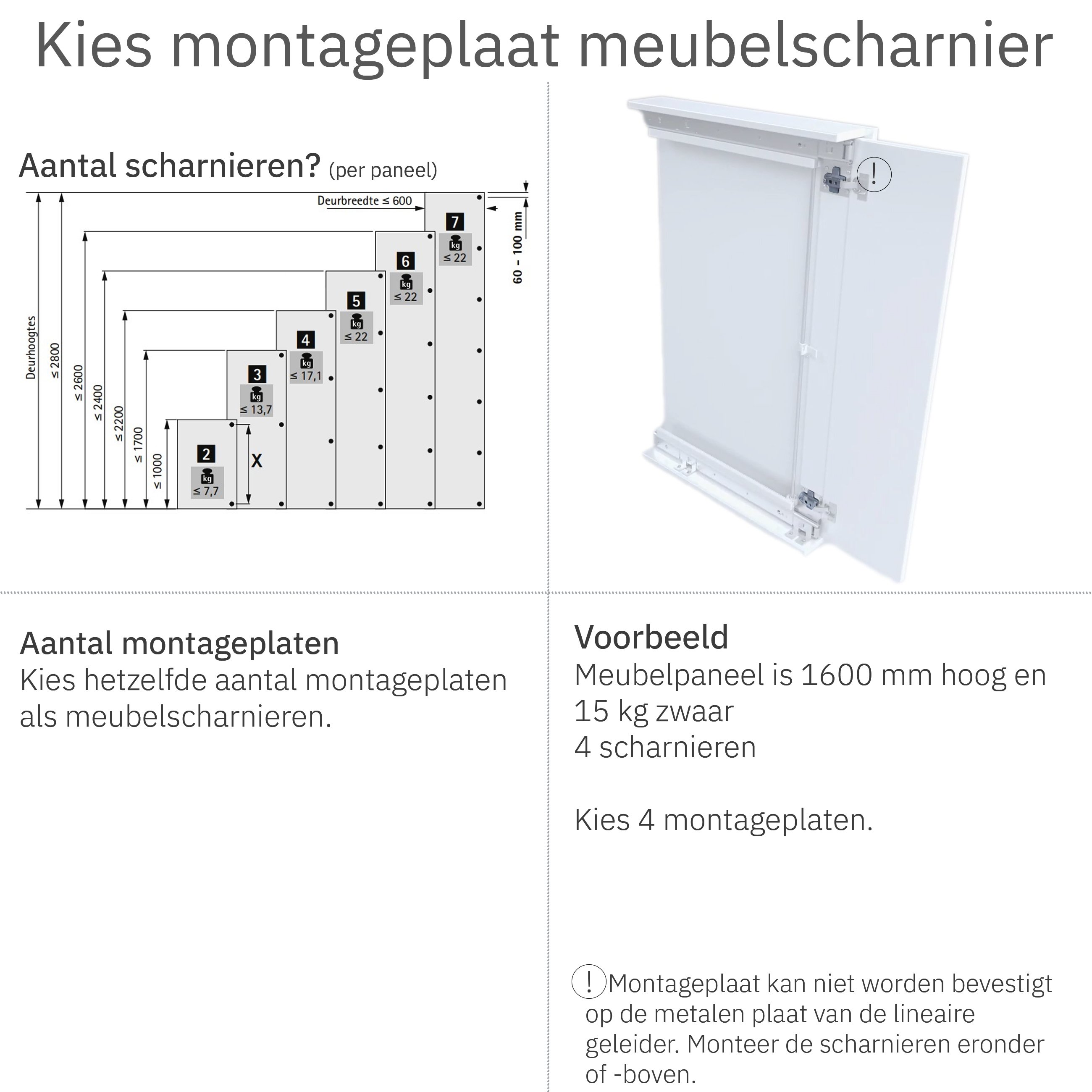

• Kruis montageplaat

Dit systeem is geschikt voor:

• Meubelplaten en kastdeuren
• Maximaal deurgewicht: 5.5 kg. Met synchroonset: 25 kg.
• Maximale deurhoogte 700 mm. Met synchroonset: 2300 mm.
• Deurdikte: 16 mm t/m 20 mm
• Inbouwlengte: 350 mm t/m 600 mm
• TV meubelkasten of gelijksoortige toepassingen

Dit systeem is niet geschikt voor:

• Deurhoogtes groter dan 2300 mm.
• Deuren zwaarder dan 25 kg.

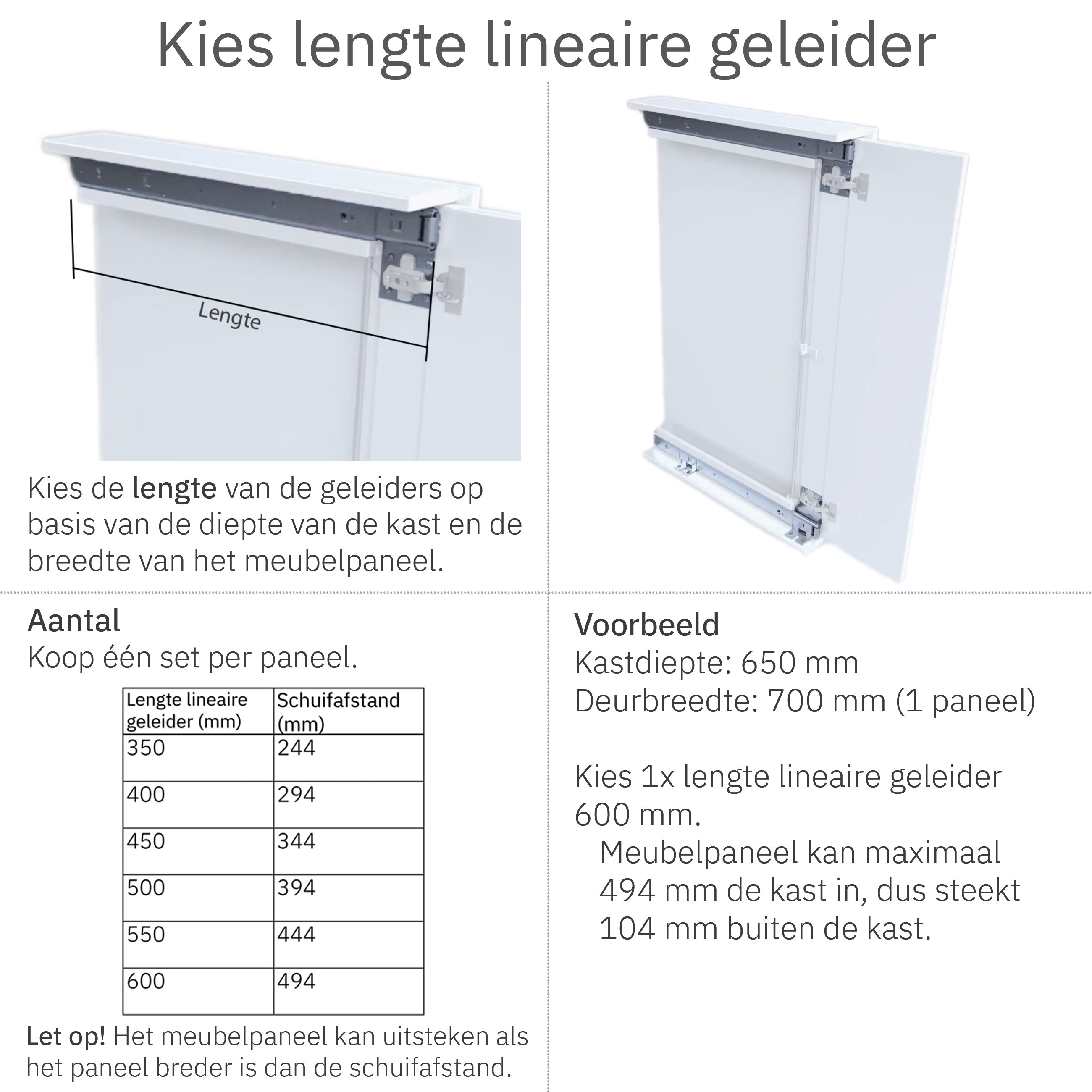

Kies een 1319 lineaire geleider die in uw kast past. Het is hierbij van belang dat de inbouwlengte van uw geleider korter is dan de totale kastdiepte. Dit heeft te maken met het feit dat na het inbouwen de front van uw kastdeur nog in de kast dient te vallen.
Maximale lengte geleider = Inbouwlengte - dikte deurpaneel

De geleider is beschikbaar in de volgende inbouwlengte maten:

• Inbouwlengte: 350 mm, 400 mm, 450 mm, 500 mm, 550 mm, 600 mm.

Voorbeeld:

• Kastdiepte = 400 mm
• Inbouwlengte geleiderset = 350 mm

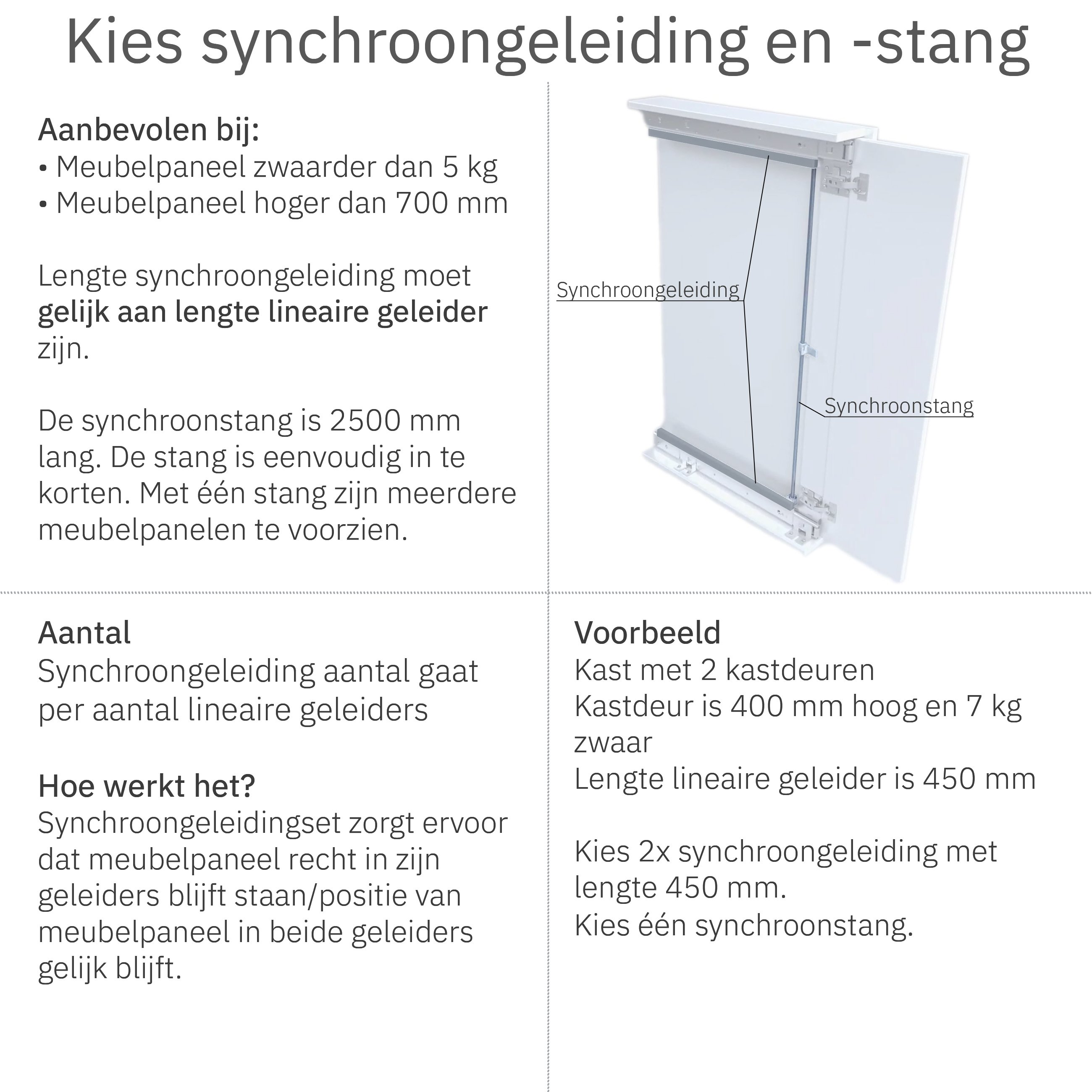

De synchroongeleidingset zorgt ervoor dat uw meubelpaneel recht in de geleiders blijft staan en dat de positie van het meubelpaneel in beide geleiders gelijk blijft. Het paneel zal dus synschroon begeleid worden door de ondergeleider en bovengeleider. De synchroonsetlengte dient overeen te komen met de inbouwlengte van de bestelde geleiders.

De Synchroonstang is 2500 mm lang en eenvoudig inkortbaar. De synchroonstang zorgt voor het volgende:

• Lineaire geleiding van meubelpaneel door de geleiders
• Verstevigd geleiders
• Enkele stang kan gebruikt worden voor meerdere panelen (inkortbaar)

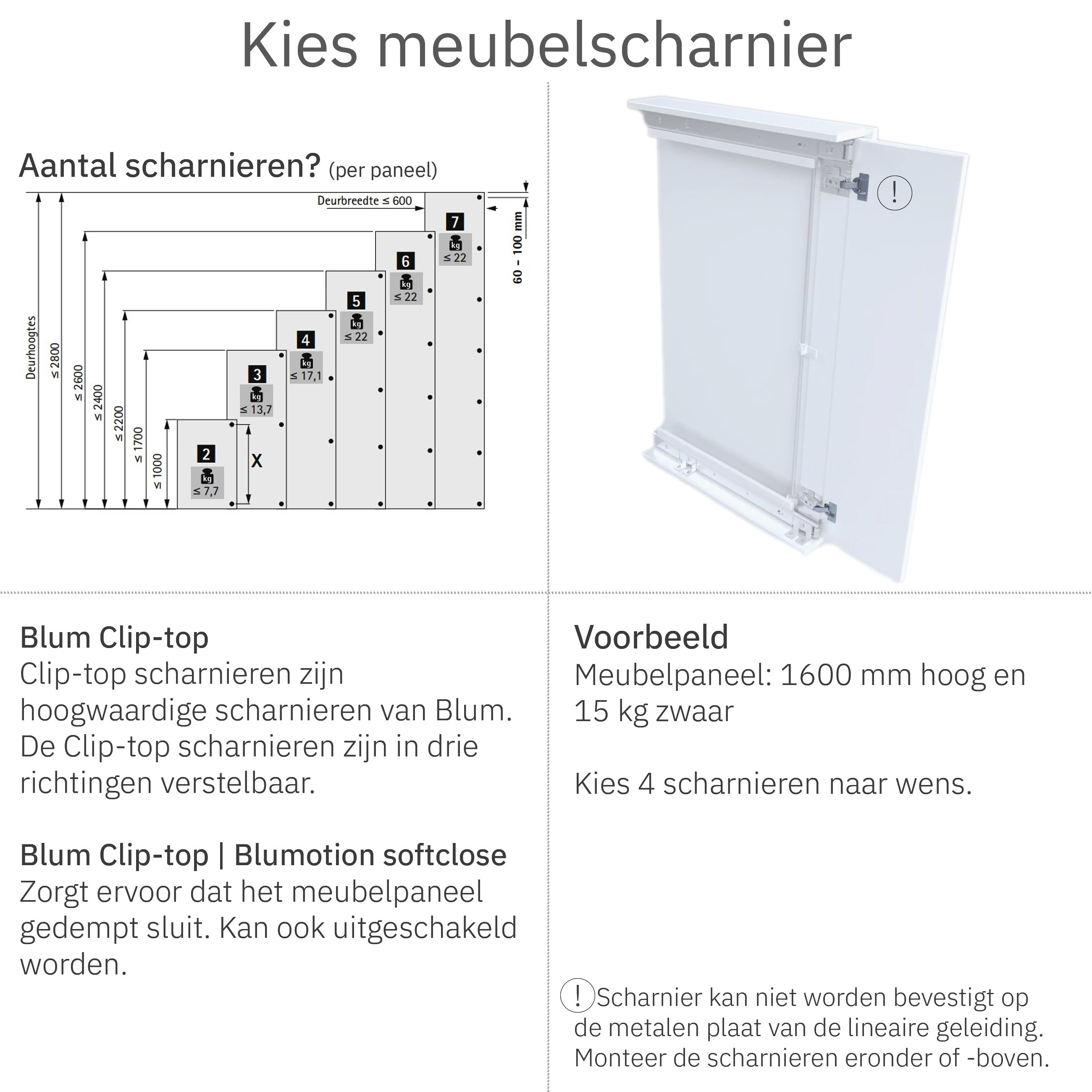

Bij dit product kunt u kiezen uit twee soorten meubelscharnieren.

• Blum Clip-Top Meubelscharnier: Dit meubelscharnier is geschikt voor voorliggende deuren van 32 mm dik. De maximale openingshoek is 95 graden. De meubelscharnieren worden bevestigd met een schroefverbinding.
• Blum Clip-Top Softclose Meubelscharnier: Dit meubelscharnier is geschikt voor voorliggende deuren van 32 mm dik. Het meubelscharnier heeft blumotion softclose technologie, wat er voor zorgt dat de kastdeuren worden gedempt bij open en sluit bewegingen. Dit softclose mechanisme kunt u ook eenvoudig uitschakelen. De maximale openingshoek is 95 graden. De meubelscharnieren worden bevestigd met een schroefverbinding.

Per paneel dienen ten minste 2 scharnieren bevestigd te worden.
