Hoe meet ik een opening in wand of muur?

Meet eerst de breedte van uw deuropening driemaal onder, midden en boven. Noteer de kleinste van de drie metingen. Ten tweede, meet de hoogte aan beide zijden, links en recht en noteer de kleinste meting. U heeft weet nu wat de sparingsafmetingen zijn van uw deuropening.

Hoe groot moet de opening / sparing zijn voor een XinniX kozijn?

Inbouw afmetingen van het kozijn (vanaf peil): Breedte = Deurbreedte + 55 mm Hoogte = Deurhoogte + 26,5 mm Hierbij hebben we rondom kozijn rekening gehdouden met wat stelruimte.

Onzichtbaar deurkozijn | Standaard afmetingen uit voorraad | Eclipse Minimal TS

onzichtbaar-deurkozijn

4.65 (3)

E-mail naar een vriend

Systeem

- Los kozijn zonder deur
- Tbv standaard deurhoogtes: 201.5, 211.5, 231.5
- Minimale muurdikte: 70mm
- Inclusief: verdekte scharnieren en slot
- Kozijn dient ingestuct te worden

Verkoopeenheid set

689,47 Incl. BTW 569,81 Excl. BTW

Configureer & Bestel

Verwachte levering: 1-3 werkdagen

lees meer over verzenden en bezorgen

Verwachte levering: 5-10 werkdagen

lees meer over verzenden en bezorgen

Omschrijving

Eclipse Minimal TS | Onzichtbaar deurkozijn

Dit type kozijn is gemaakt voor het creëren van minimalistische draaideuren. De kozijnen worden ingestuct en worden dus een strak geheel met de wand. Hierbij blijft alleen de hangnaad waar de wand overloopt in de deur nog zichtbaar. Deze hangnaad is bij het Eclipse kozijn 3mm aan zowel de zijkanten als boven en onder de deur. De deuren komen dus aan een zijde gelijk te liggen met de wand.

Het deurpaneel wordt niet standaard meegeleverd.
Wij kunnen u een compleet voorbereid deurpaneel leveren.
Onze deurpanelen zijn voorzien van een zeer kwalitatieve constructie, waardoor ze minimale kans hebben op kromtrekken. Wij leveren de deuren volledig voorbereid op het kozijn. Dit houdt in dat de krozingen voor de scharnieren en de sloten reeds gemaakt zijn. Deze krozingen worden gemaakt op een CNC-machine en zijn dus altijd consistent en perfect op maat.

Wilt u het systeem compleet met deur aanschaffen? Klik dan hier!

*Houtfineer deuren op aanvraag

Wanneer welke deur?

Verfdeur: Kleur van deur en wand gelijk
HPL deur: Contrast tussen deur en wand

Bestellen van het Eclipse kozijn:

STAP 1: Kies de deurhoogte
STAP 2: Kies de gewenste breedte van de bovendorpel
STAP 3: Kies de draairichting van het kozijn (linksdraaiend houdt in dat de scharnieren aan de linkerkant bevinden wanneer u de deur naar u toe trekt)
STAP 4: De minimale muurdikte van uw basis wand
STAP 5: Duw of trek deur
STAP 6: Kies het type slot dat u wenst (u kunt kiezen uit loopslot/baardsleutel, vrij-bezet slot en cilinderslot)

Wanneer welk Eclipse kozijn:

Basis muur minimaal 70
Trek = E2
Duw = E2

Basis muur minimaal 100 of dikker
Trek = E1
Duw = E2

Dit kozijn is geschikt voor:
Deurhoogtes: 201,5 cm, 211,5 cm en 231,5 cm
Deurbreedtes: 63, 68, 73, 78, 83, 88, 93, 98 en 103 cm
(Andere afmetingen zijn verkrijgbaar Bij maatwerk: )
Maximum deurgewicht: 60 kg (bij deuren zwaarder dan 60 kg kan een ander scharnier toegepast worden).
Deurdiktes: 40 mm & 50mm altijd E2

Voor te bereiden sparingsmaat:
Breedte = Deurbreedte + 70 mm
Hoogte = Deurhoogte + 35 mm

De voordelen voor de gebruiker:
- Uniek design deursysteem met prachtige minimalistische afwerking

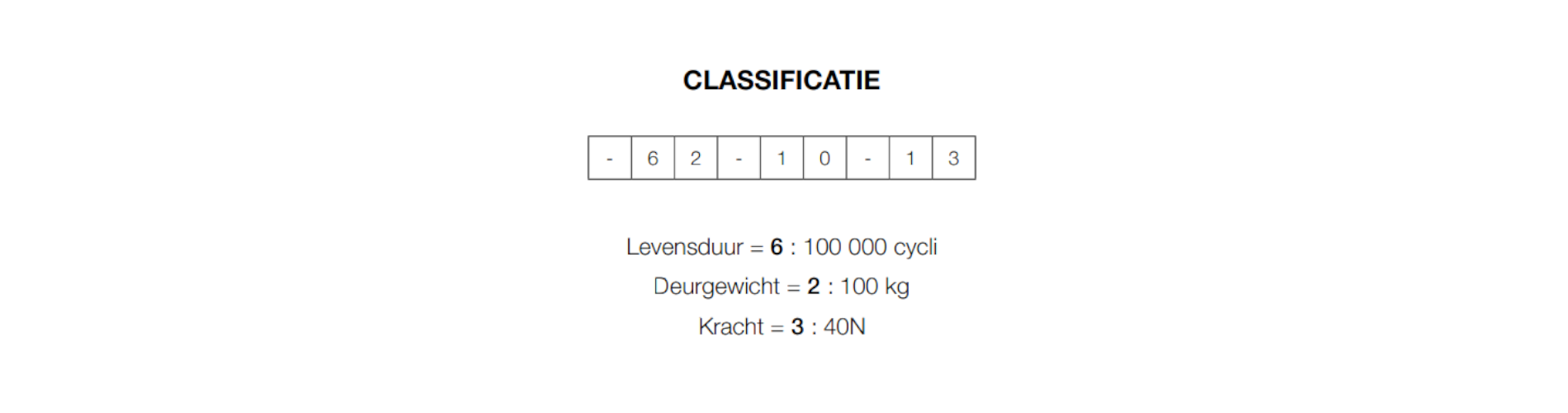

- Zeer duurzaam; getest op 200.000 open- en sluitbewegingen, zowel sloten als scharnieren

De voordelen voor de installateur:
- De kozijnen worden geleverd met de nodigde montagehulpmiddelen
- Simpele montage middels enkele stelschroeven
- Systeem is in vrijwel alle typen wanden in te bouwen

Wat krijgt u geleverd?
- Voorbewerkte zijstijlen met scharnier boringen, kozijnen zijn reeds voorzien van een laag grondverf, wit van kleur.
- Bovendorpel op gewenste deurbreedte. Ook de bovendorpel wordt voorzien van grondverf (wit) geleverd.
- 3 stuks verdekte scharnieren van type A24.0, in dezelfde kleur als het kozijn (wit)
- Montage hulpstukken
- Een B-Four magneetslot (loopslot/baardsleutel (BB), vrij bezet of cilinder)
- Andere sluitsystemen op verzoek verkrijgbaar, vraag ons naar de mogelijkheden.

Het deurpaneel wordt niet standaard meegeleverd. Wij kunnen u echter wel een compleet voorbereid deurpaneel bijleveren.
De deurpanelen die wij aanbieden zijn voorzien van zeer kwalitatieve constructie, waardoor ze minimale kans hebben op kromtrekken.
Wij leveren de deuren volledig voorbereid op het kozijn. Dit houdt in dat de krozingen voor de scharnieren en de sloten reeds gemaakt zijn.
Deze krozingen worden gemaakt op een CNC-machine en zijn dus altijd consistent en perfect op maat.

Belangrijkste aandachtspunten voor de installatie:
Zorg voor spelingsvrije en stevige verankering tussen kozijn en wandconstructie. Stel het kozijn zeer nauwkeurig waterpas (makkelijkst met laser) en haaks. Bij houten vloeren kozijn nooit op houten vloer af laten steunen, maar bij voorkeur door laten steken. De kozijnen worden op basis van deurafmetingen geproduceerd, er wordt geen rekening gehouden met diverse mogelijke vloerdiktes (tapijt, hout, tegels, enz) Hiervoor moet de deur worden arm geschaafd. Scharnieren eerst in kozijn plaatsen, dan deur in scharnieren steken en afhangen.

Specificaties

SKU	onzichtbaar-deurkozijn
Producent	Ironw@re
Verkoopeenheid	set
Deurbreedte	93 cm, 88 cm, 83 cm, 78 cm, 73 cm, 68 cm, 63 cm
Deurdikte	40 mm, 50 mm
Deurhoogte (prijsgroep)	201,5 cm, 211,5 cm, 231,5 cm
trek - duw xinnix Trek: U trekt de deur open vanaf de zijde waar deur en wand gelijk liggen. Duw: U duwt de deur open vanaf de zijde waar deur en wand gelijk liggen voorbeeld 1: gang naar slaapkamers - in gang vaak de minimalistische zijde gewenst (waar deur en wand gelijk liggen) Vanuit de gang duwen we de deuren de slaapkamers IN. voorbeeld 2: wc of meterkast- in de hal de minimalistische zijde gewenst. Vanuit de hal trekken we de deuren vanaf de minimalistische zijde naar ons toe.	duwen vanaf minimalistische zijde, trekken vanaf minimalistische zijde

Bundle Packs

Bezig met laden...

Reviews

Mooi systeem, eenvoudig te installeren.

Gereviewd door Tom Smit

Het Eclipse kozijn is een fantastische oplossing voor ons project. De installatie was rechttoe rechtaan met de duidelijke instructies, en het eindresultaat is een prachtig strak kozijn. De deur ligt gelijk met de muur, wat het geheel een moderne uitstraling geeft. Zeker een aanrader voor wie van minimalistisch design houdt!

Mooie afwerking, montage vergt enige ervaring.

Gereviewd door Sophie Bakker

Dit kozijn geeft een prachtige, minimalistische uitstraling aan onze gang. De deur ligt mooi gelijk met de wand en het systeem is echt onzichtbaar. De montage was even een uitdaging, vooral omdat alles heel precies moet worden geplaatst. Gelukkig waren de instructies duidelijk, en met wat hulp is het goed gelukt. De kwaliteit van de materialen is uitstekend, en de werking van het kozijn is perfect.

Mooi esthetisch kozijn

Gereviewd door Struijk

Voor ons huis hebben we 10 kozijnen aangeschaft met bijpassende deuren. Kozijnen zijn mooi onzichtbaar en plaatsing door monteurs ging vlot.

Schrijf uw eigen review

U plaatst een review over: Onzichtbaar deurkozijn | Standaard afmetingen uit voorraad | Eclipse Minimal TS

Uw waardering:

Bezig met laden...

U heeft uw review aangeboden ter goedkeuring.

Tekeningen & Documenten

Videos

Berekeningen

Meest gestelde vragen

X1: Dit is het breedste Xinnix profiel geschikt voor wanden van minimaal 100 mm dik. Met dit kozijn kunnen de deuren alleen trekkend geopend worden vanaf de vlakke zijde. Het X1 systeem is gemaakt voor deuren die naar u toe open getrokken worden, gezien vanaf de minimalistische kant. Indien nodig kunnen de kozijnen in iedere gewenste maat (tot maximaal 3500mm hoog) geleverd worden. Daarbij heeft u de mogelijkheid de kozijnen tot op de millimeter nauwkeurig op maat te laten maken. X2: Dit is een smal en veelzijdig Xinnix profiel. In bijna alle situaties kan er een X2 kozijn worden toegepast. Het X2 systeem is gemaakt voor deuren die naar u toe open getrokken...

Meer Lezen

Zie onderstaande afbeelding om te zien hoe u de grootte van de grove opening nauwkeurig kunt meten. Meet eerst de breedte tussen de noppen van de deuropening driemaal (afbeelding 1) en noteer de kleinste van de drie metingen. Ten tweede, meet de hoogte aan beide zijden (afbeelding 2) en noteer de kleinste meting.

Meer Lezen

Zo laat mogelijk in afbouw stadium - net voordat de stucadoor aan de slag gaat met de wanden waar de kozijnen in zijn verwerkt.

Meer Lezen

Alle (kwalitatief hoogwaardige) stompe deuren kunnen in principe worden toegepast. 80% van onze klanten kiest voor schilders / ter plaatse af te lakken deuren. Steeds vaker zien wij ook houtfineer, freeslijn deuren, strakke paneeldeuren, HPL deuren met folie enzovoorts.

Dat is het mooie aan dit systeem. U kunt elk willekeurig type deur toepassen. Ironw@re levert de systemen los of compleet met deuren en bewerkingen. De deuren bij Ironw@re zijn kwalitatief hoogwaardig. Wij letten goed op de stabiliteit van de deuren. Er is niks zo lelijk als een minimalistisch xinnix deurkozijn met een kromme deur.

Meer Lezen

Ja op verzoek schakelen wij een montage team voor u in. Voor B2B of B2C. In onze demoruimte kunnen we ook een demonstratie of instructie sessie geven.

Het belangrijkste punt bij de montage is het uitlijnen van de kozijnen tov de wand en het haaks / waterpas en goed verankeren van kozijn met de wandconstructie. Wat enorm helpt is een zuivere sparing / opening in wand.
Bij poriso of alternatieve gemetselde wanden is een mooie strakke rechte opening een enorme besparing op een vlotte en soepele goede verankering van kozijn met wand.

Meer Lezen

Er zijn veel keuze mogelijkheden:

Standaard in kozijn pakket:

- met magnetisch loopslot tbv een deurkruk en rozet
- met magnetisch vrij bezet slot - wc slot voor deurkruk en vrij bezet knop
- met magnetsich cilinderslot - voor een kruk en cilinder

OPTIONEEL: (meerprijs)
- met 3 puntsluiting van Winkhaus
- Met 3 puntsluiting en gemotoriseerd slot (domotica / hotel)
- Met XA- NZ magneet (zodat u geen kruk hoeft te plaatsen maar bijvoorbeeld een knop of T kruk - of komgreep of wat u maar mooi vind...alles behalve en kruk (deur kan niet...

Meer Lezen

Als u bij ons ook de deuren besteld zorgen wij dat deze (de deuren) iets arms worden gefreesd op ons machine park. Hierdoor behalen we een hangnaad van rond de 2,5 -3 mm rondom. Een zeer strak eindresultaat.

Meer Lezen

Inbouw afmetingen (exact) van het kozijn (vanaf peil): breedte = deurbreedte + 55 mm & hoogte =deurhoogte + 26,5 mm. De inbouwafmetingen rekening houdend met wat stelruimte zijn: breedte = deurbreedte + 70 mm & hoogte= deurhoogte + 35 mm

Meer Lezen

Bij ingewerkte plinten: geen probleem (ingewerkt in wand / gelijklopend met stucwerk (denk aan onze xinnix plinten - mogelijk op aanvraag)

Bij "gewone" (opliggende) plinten: Bij een opentrekkend deurblad moet de plint aan de openingszijde 45° afgeschuind worden. Bij een openduwend deurblad moet de plint in de openingszijde ingewerkt worden.

Meer Lezen

Jazeker. Het kozijn past in alle typen wanden (houtskelet - metalstud of steens) en kan prima in de plaats van een bestaand houten kozijn of stalen worden geplaatst.

Meer Lezen

Primair van belang is dat het kozijn haaks- en waterpas en zeer goed wordt verankerd in de muurconstructie. 100% spelingsvrij. Hiervoor leveren wij bij de kozijnen montagehulpprofielen en verankering. Dan is de kans op scheurvorming zeer klein. Iedere woning zet zich en in iedere woning wordt (hopelijk) geleefd. Een garantie dat nooit haarscheurtjes te zien zullen zijn, is dus onmogelijk. Er is geen stucadoor die kan garanderen dat zich nooit ergens op een wand een scheurtje zal vormen.

Nee dat is niet de bedoeling. De kleine trapeziumvormige rand aan het einde van het kozijn is een soort stucstop waar de stucadoor tegenaan moet stucen / op af moet gaan strijken voor het beste optimale resultaat.

Voor alle typen muren, houtskelet, metalstud, metselwerk enzovoorts. Minimale afgerkte muurdikte van 75 mm is aangeraden.

Bij dit systeem is de minimale benodigde muurdikte 70 mm.

Het aluminium XinniX kozijn kan gewoon worden mee geschilderd met de kleur van de muur. (muurverf) Het kozijn is af fabriek voorbehandeld met een overschilderbare primer

Elk type deurkruk wat u maar kunt bedenken kan er eigenlijk wel op. We kunnen de kozijnen leveren met diverse soorten sloten of sluit mogelijkheden. Deur insteekslot zit bij het kozijn inbegrepen - de krukken of bediening niet. Dit is een sluitpost.
